Intelligente Lösungen für jedes Dach
Luftundurchlässige und energiesparende Gebäude werden immer mehr zum Standard. Mit dem Ziel die Energieffizienz und den Energieverbrauch in Österreich bis 2020 zu senken, verpflichtet das Energieeffizienzgesetz (EEffG) Energielieferanten - ab 25 GWh entgeltlich abgesetzter Energie an Endverbraucher - Energieeffizienzmaßnahmen bei sich selbst, ihren Endkunden oder anderen Endenergieverbrauchern zu setzen. Bisher gängige Undichtheiten werden in Zukunft den baulichen Anforderungen nicht mehr entsprechen. Mit Hilfe der BlueKit Lüftungselemente und Wetterschutzhauben können Energielecks und Wärmebrücken auf dem Dach verschlossen und thermisch isoliert werden.
Notwendig werden die Dachelemente durch die gesetzlich vorgeschriebenen Lüftungs- und Entrauchungsöffnungen in Schachtköpfen, die, ohne Verschlusselement und entsprechenden Wetterschutz, Wärmebrücken und hohe Energieverluste verursachen. Schachtentrauchungssysteme wie BlueKit wirken dem entgegen und garantieren eine effiziente und bedarfsgerecht gesteuerte Lüftung über Natürliche Rauch- und Wärmeabzugsgeräte (NRWG). Die Wetterschutzelemente von BlueKit sind sowohl separat als auch mit integriertem Verschlusselement erhältlich. Dabei sind alle Elemente wetter- und windrichtungsunabhängig einsetzbar. Für energetisch hochwertige Immobilien bietet BlueKit spezielle thermisch isolierte Lösungen.

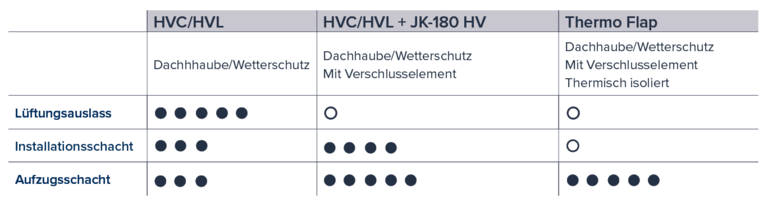

Unsere Wetterschutzhauben im Überblick
TF (Thermo Flap) - Thermisch hochwertiges NRWG zur horizontalen Montage auf Flachdächern
- Integration in die thermische Isolation
- 100%iger Wetterschutz
- Einbaufertige Lösung
- Windrichtungsunabhängiger Rauchabzug und Lüftung über die 4-seitigen Lüftungsöffnungen
- Kondensatbildung durch Sockel aus glasfaserverstärktem Kunststoff (GFK) verhindert
- Insektenschutzgitter im Lamellenhut
- Ausgezeichneter Wärmedurchgangskoeffizient von 0,41 - 0,55 W/m²k
- Nur in Kombination mit dem BlueKit L-AIO System
| Typ | TF |
|---|---|
| Verschlusselement | 1,5 mm Aluminiumblech beidseitig 25 mm Isolierung aus PU-Schaum innen |
| Sockel | 2,5 mm GFK-Schicht beidseitig, Isolierschaum innen - Gesamtstärke 60 mm |
| Lamellenhut | 0,8 mm verzinktes Stahlblech |
| Typ | Gleichstrommotor - Verschlusselement |
|---|---|
| Versorgung | 24 VDC |
| Drehmoment | 10 Nm |
| Funktionssicherheit | 11.000 Zyklen |
| Laufzeit | ca. 4 Sek. |
| Schallleistungspegel | ca. 25 dB |
| Artikelname | BK-TF 450 | BK-TF 450 LONG | BK-TF 600 | BK-TF 800 |
|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,10 | 0,20 | 0,39 |
| Sockelbreite (mm) B1xH1 | 810x810 | 810x810 | 960x960 | 1160x1160 |
| Lüftungshaube Abmessungen (mm) B2xH2 | 595x630 | 595x630 | 745x780 | 950x985 |
| Maximale Rohbauöffnung (mm) BxH | 450x450 | 470x470 | 600x600 | 800x800 |
| Höhe Lüftungssockel (mm) L1 | 500 | 750 | 500 | 500 |
| Höhe Lüftungshaube Lamellenhut (mm) L2 | 332 | 332 | 332 | 385 |
| Gesamthöhe (mm) L3 | 789 | 1039 | 789 | 842 |
| U-Wert (W/m²K) | 0,41 | 0,41 | 0,46 | 0,55 |
| Anzahl an Lamellen | 1 | 1 | 2 | 3 |
| Gewicht (kg) | 39 | 42 | 54 | 69 |
| Artikelnummer TF | 31.618.01 | 31.618.03 | 31.618.05 | 31.618.07 |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
Planungsskizze
Leistungsverzeichnis
3D Planungsdateien
2D Planungsdateien

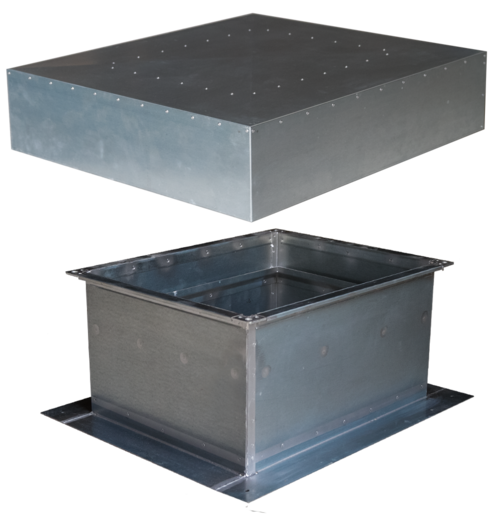

HVC-S – Wetterschutzdachhaube aus verzinktem Stahlblech
| Typ | HVC-S |
|---|---|
| Material | Verzinktes Stahlblech (Ref. ...-S) |
| Wandstärke des Sockels | Grundkörper - 1,2 mm Flansch - 2 mm |
| Wandstärke des Hutes | Innenkörper - 2 mm Außenblech - 1,2 mm |
| Fertigung | Sockel - punktgeschweißt Hut - genietet |
| Artikelname nach Lüftungsöffnung (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Empfohlene Rohbauöffnung (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Sockelaußenabmessung (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Lüftungshaube Abmessungen (mm) B3xH3 | 890x750 | 1000x750 | 1060x920 | 1230x1090 | 1490x1350 | 1660x1520 | 1930x1790 |
| Höhe Lüftungssockel (mm) L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Höhe Lüftungshaube (mm) L2 | 250 | 250 | 250 | 250 | 300 | 350 | 400 |
| Gesamthöhe Dachhaube (mm) L3 | 750 | 750 | 750 | 750 | 800 | 850 | 900 |
| Artikelnummer HVC-S | 31.615.00 | 31.615.02 | 31.615.04 | 31.615.06 | 31.615.08 | 31.615.10 | 31.615.12 |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
3D Planungsdateien 360x360
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.ifc
- Description
- IFC (108,19 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhauben_-_360x360.ifc
- Description
- IFC (135,60 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhauben_-_360x360.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 470x360
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.ifc
- Description
- IFC (108,17 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.ifc
- Description
- IFC (135,63 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 530x530
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.ifc
- Description
- IFC (108,23 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_530x530.ifc
- Description
- IFC (134,59 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_530x530.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 700x700
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.ifc
- Description
- IFC (108,18 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_700x700.ifc
- Description
- IFC (135,56 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_700x700.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 860x860
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.ifc
- Description
- IFC (108,22 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_860x860.ifc
- Description
- IFC (136,51 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_860x860.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 1030x1030
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.ifc
- Description
- IFC (108,28 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1030x1030.ifc
- Description
- IFC (119,55 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1030x1030.rfa
- Description
- RFA (335,87 kB)
3D Planungsdateien 1200x1200
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.ifc
- Description
- IFC (108,44 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1200x1200.ifc
- Description
- IFC (119,61 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1200x1200.rfa
- Description
- RFA (335,87 kB)
Planungsskizze
Leistungsverzeichnis
HVC-A - Wetterschutzdachhaube aus Aluminium
| Typ | HVC-A |
|---|---|
| Material | Aluminium (Ref. ...-A) |
| Wandstärke des Sockels | Grundkörper - 1,2 mm Flansch - 2 mm |
| Wandstärke des Hutes | Innenkörper - 2 mm Außenblech - 1,2 mm |
| Fertigung | Sockel - punktgeschweißt Hut - genietet |
| Artikelname nach Lüftungsöffnung (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Empfohlene Rohbauöffnung (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Sockelaußenabmessung (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Lüftungshaube Abmessungen (mm) B3xH3 | 890x750 | 1000x750 | 1060x920 | 1230x1090 | 1490x1350 | 1660x1520 | 1930x1790 |
| Höhe Lüftungssockel (mm) L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Höhe Lüftungshaube (mm) L2 | 250 | 250 | 250 | 250 | 300 | 350 | 400 |
| Gesamthöhe Dachhaube (mm) L3 | 750 | 750 | 750 | 750 | 800 | 850 | 900 |
| Artikelnummer HVC-A | 31.615.20 | Auf Anfrage | 31.615.24 | 31.615.26 | Auf Anfrage | Auf Anfrage | Auf Anfrage |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.ifc
- Description
- IFC (108,19 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhauben_-_360x360.ifc
- Description
- IFC (135,60 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhauben_-_360x360.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 470x360
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.ifc
- Description
- IFC (108,17 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.ifc
- Description
- IFC (135,63 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 530x530
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.ifc
- Description
- IFC (108,23 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_530x530.ifc
- Description
- IFC (134,59 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_530x530.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 700x700
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.ifc
- Description
- IFC (108,18 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_700x700.ifc
- Description
- IFC (135,56 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_700x700.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 860x860
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.ifc
- Description
- IFC (108,22 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_860x860.ifc
- Description
- IFC (136,51 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_860x860.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 1030x1030
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.ifc
- Description
- IFC (108,28 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1030x1030.ifc
- Description
- IFC (119,55 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1030x1030.rfa
- Description
- RFA (335,87 kB)
3D Planungsdateien 1200x1200
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.ifc
- Description
- IFC (108,44 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1200x1200.ifc
- Description
- IFC (119,61 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_1200x1200.rfa
- Description
- RFA (335,87 kB)
HVL-S - Lamellenhaube aus verzinktem Stahlblech
- Integration in die thermische Isolation
- 100%iger Wetterschutz
- Raumsparende Lösung bei Platzbedarf: Abmessungen der Lammellenhaube entsprechen dem Flachdachsockel
- Kondensatrinne im Sockel zum Auffangen von Kondensat
- Vogelschutzgitter im Hut
- Wetterschutzdachhaube aus verzinktem Stahlblech (Ref. ...-S)
- Sondergrößen auf Anfrage erhältlich
- Sockelverlängerung möglich
| Typ | HVL-S |
|---|---|
| Material | Verzinktes Stahlblech (Ref. ...-S) |
| Wandstärke des Sockels | Grundkörper - 1,2 mm Flansch - 2 mm |
| Wandstärke des Hutes | Innenkörper - 2 mm Außenblech - 1,2 mm |
| Fertigung | Sockel - punktgeschweißt Hut - genietet |
| Artikelname nach Lüftungsöffnung (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Empfohlene Rohbauöffnung (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Sockelaußenabmessung (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Lüftungshaube Abmessungen (mm) B3xH3 | 690x550 | 800x550 | 860x720 | 1030x890 | 1190x1050 | 1360x1220 | 1530x1390 |
| Höhe Lüftungssockel (mm) L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Höhe Lüftungshaube (mm) L2 | 320 | 320 | 320 | 320 | 385 | 450 | 515 |
| Gesamthöhe Dachhaube (mm) L3 | 770 | 770 | 770 | 770 | 835 | 900 | 965 |
| Artikelnummer HVL-S | 31.617.00 | 31.617.02 | 31.617.04 | 31.617.06 | 31.617.08 | 31.617.10 | 31.617.12 |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.ifc
- Description
- IFC (108,19 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_360x360.ifc
- Description
- IFC (465,92 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_360x360.rfa
- Description
- RFA (471,04 kB)
3D Planungsdateien 470x360
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.ifc
- Description
- IFC (108,17 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_470x360.ifc
- Description
- IFC (467,35 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_470x360.rfa
- Description
- RFA (475,14 kB)
3D Planungsdateien 530x530
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.ifc
- Description
- IFC (108,23 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_530x530.ifc
- Description
- IFC (466,94 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_530x530.rfa
- Description
- RFA (471,04 kB)
3D Planungsdateien 700x700
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.ifc
- Description
- IFC (108,18 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_700x700.ifc
- Description
- IFC (467,97 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_700x700.rfa
- Description
- RFA (475,14 kB)
3D Planungsdateien 860x860
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.ifc
- Description
- IFC (108,22 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_860x860.ifc
- Description
- IFC (557,41 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_860x860.rfa
- Description
- RFA (507,90 kB)
3D Planungsdateien 1030x1030
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.ifc
- Description
- IFC (108,28 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1030x1030.ifc
- Description
- IFC (643,82 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1030x1030.rfa
- Description
- RFA (540,67 kB)
3D Planungsdateien 1200x1200
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.ifc
- Description
- IFC (108,44 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1200x1200.ifc
- Description
- IFC (762,31 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1200x1200.rfa
- Description
- RFA (573,44 kB)
2D Planungsdateien
- Name
-
HVL-S_360x360_A00.dwg
- Description
- DWG (605,16 kB)
- Name
-
HVL-S_470x360_A00.dwg
- Description
- DWG (605,63 kB)
- Name
-
HVL-S_530x530_A00.dwg
- Description
- DWG (634,20 kB)
- Name
-
HVL-S_700x700_A00.dwg
- Description
- DWG (611,38 kB)
- Name
-
HVL-S_860x860_A00.dwg
- Description
- DWG (692,93 kB)
- Name
-
HVL-S_1030x1030_A00.dwg
- Description
- DWG (779,62 kB)
- Name
-
HVL-S_1200x1200_A00.dwg
- Description
- DWG (843,66 kB)
HVL-A - Lamellenhaube aus Aluminium
- Integration in die thermische Isolation
- 100%iger Wetterschutz
- Raumsparende Lösung bei Platzbedarf: Abmessungen der Lammellenhaube entsprechen dem Flachdachsockel
- Kondensatrinne im Sockel zum Auffangen von Kondensat
- Vogelschutzgitter im Hut
- Wetterschutzdachhaube aus Aluminium (Ref. ...-A)
- Sondergrößen auf Anfrage erhältlich
- Sockelverlängerung möglich
| Typ | HVL-A |
|---|---|
| Material | Aluminium (Ref. ...-A) |
| Wandstärke des Sockels | Grundkörper - 1,2 mm Flansch - 2 mm |
| Wandstärke des Hutes | Innenkörper - 2 mm Außenblech - 1,2 mm |
| Fertigung | Sockel - punktgeschweißt Hut - genietet |
| Artikelname nach Lüftungsöffnung (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Empfohlene Rohbauöffnung (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Sockelaußenabmessung (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Lüftungshaube Abmessungen (mm) B3xH3 | 690x550 | 800x550 | 860x720 | 1030x890 | 1190x1050 | 1360x1220 | 1530x1390 |
| Höhe Lüftungssockel (mm) L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Höhe Lüftungshaube (mm) L2 | 320 | 320 | 320 | 320 | 385 | 450 | 515 |
| Gesamthöhe Dachhaube (mm) L3 | 770 | 770 | 770 | 770 | 835 | 900 | 965 |
| Artikelnummer HVL-A | 31.617.14 | Auf Anfrage | 31.617.18 | 31.617.20 | Auf Anfrage | Auf Anfrage | Auf Anfrage |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.ifc
- Description
- IFC (108,19 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_360x360.ifc
- Description
- IFC (465,92 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_360x360.rfa
- Description
- RFA (471,04 kB)
3D Planungsdateien 470x360
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.ifc
- Description
- IFC (108,17 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.ifc
- Description
- IFC (135,63 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 530x530
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.ifc
- Description
- IFC (108,23 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_530x530.ifc
- Description
- IFC (466,94 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_530x530.rfa
- Description
- RFA (471,04 kB)
3D Planungsdateien 700x700
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.ifc
- Description
- IFC (108,18 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_700x700.ifc
- Description
- IFC (467,97 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_700x700.rfa
- Description
- RFA (475,14 kB)
3D Planungsdateien 860x860
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.ifc
- Description
- IFC (108,22 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_860x860.ifc
- Description
- IFC (557,41 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_860x860.rfa
- Description
- RFA (507,90 kB)
3D Planungsdateien 1030x1030
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.ifc
- Description
- IFC (108,28 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1030x1030.ifc
- Description
- IFC (643,82 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1030x1030.rfa
- Description
- RFA (540,67 kB)
3D Planungsdateien 1200x1200
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.ifc
- Description
- IFC (108,44 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1200x1200.ifc
- Description
- IFC (762,31 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1200x1200.rfa
- Description
- RFA (573,44 kB)
2D Planungsdateien
- Name
-
HVL-A_360x360_A00.dwg
- Description
- DWG (604,56 kB)
- Name
-
HVL-A_470x360_A00.dwg
- Description
- DWG (605,98 kB)
- Name
-
HVL-A_530x530_A00.dwg
- Description
- DWG (635,74 kB)
- Name
-
HVL-A_700x700_A00.dwg
- Description
- DWG (608,98 kB)
- Name
-
HVL-A_860x860_A00.dwg
- Description
- DWG (691,19 kB)
- Name
-
HVL-A_1030x1030_A00.dwg
- Description
- DWG (786,33 kB)
- Name
-
HVL-A_1200x1200_A00.dwg
- Description
- DWG (839,15 kB)
Flexible Anpassungsmöglichkeiten an Ihre Anforderungen
- Sondergrößen
- Sockelverlängerung
- RAL-Beschichtung
- Schrägdachlösung
Die Komplettlösung zur effizienten Schachtentrauchung
Zusätzlich zum Wetterschutz bietet BlueKit optional zu den Varianten HVL und HVC das passende Verschlusselement JK-180 HV für die Öffnung im Schachtkopf. Die Jalousieklappe aus verzinktem Stahlblech ist die ideale Schnittstelle zur Verbindung mit einer Dachhaube und steuert über das im Schacht eingebaute BlueKit System die bedarfsgerechte Lüftung und Entrauchung. Durch das integrierte Montageblech gelingt die flächenbündige Anbringung an der Schachtdecke schnell und einfach. Neben der Standardausführung mit Federrücklaufmotor kann ein geräuscharmer Gleichstromantrieb gewählt werden.

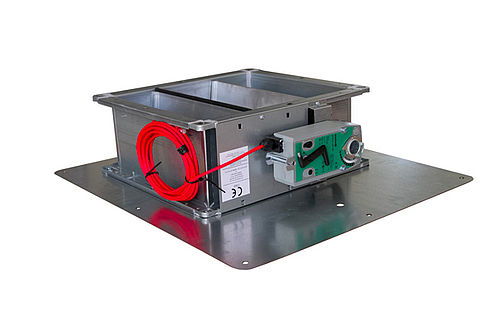

JK-180 – Jalousieklappe mit Federrücklaufmotor
- Flächenbündiger Einbau
- Ideale Schnittstelle zur Verbindung mit einer Dachhaube
- Müheloser Einbau von Klappe und Motor zur Wartung
- Strömungsgünstige und verwindungssteife Hohlkörperlamellen aus Aluminium
- Integriertes Montageblech
- mit Federrücklaufmotor
- Zusätzliche Montagewinkel zur Installation in seitliche Öffnungen mit Vollwärmeschutz erhältlich
| Typ | JK-180 |
|---|---|
| Hohlkörperlamellen | Aluminium |
| Dichtungen | EPDM-Gummiprofil |
| Material | Profiliertes Stahlblech, formstabil |
| Stärke | 1,5 mm |
| Typ | Federrücklaufmotor |
|---|---|
| Versorgung | 24 V AC/DC |
| Drehmoment | 20 Nm |
| Funktionssicherheit | 11.000 Zyklen (NRWG Zertifizierung) |
| Lebensdauer | 60.000 Notstellungen (Herstellerangabe) |
| Laufzeit | Verschluss über Motor ≤150 Sek. / Öffnung über Federrücklauf ≤20 Sek. |
| Schallleistungspegel | Verschluss über Motor ≤40 dB / Öffnung über Federrücklauf ≤62 dB |
| Artikelname nach Lüftungsöffnung (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Empfohlene Rohbauöffnung (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Minimale Rohbauöffnung (mm) B1xH1** | 530x450 | 640x450 | 700x620 | 870x790 | 1030x950 | 1200x1120 | 1370x1290 |
| Montageblech Abmessungen (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Artikelnummer | 31.612.06 | 31.612.10 | 31.612.22 | 31.612.16 | 31.612.28 | 31.612.34 | 31.612.36 |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
3D Planungsdateien
- Name
-
3D JK-180 360x360mm
- Description
- DWG (144,12 kB)
- Name
-
3D JK-180 470x360mm
- Description
- DWG (127,77 kB)
- Name
-
3D JK-180 530x530mm
- Description
- DWG (144,71 kB)
- Name
-
3D JK-180 700x700mm
- Description
- DWG (145,06 kB)
- Name
-
3D JK-180 860x860mm
- Description
- DWG (146,21 kB)
- Name
-
3D JK-180 1200x1200mm
- Description
- DWG (147,24 kB)
Planungsskizze
Leistungsverzeichnis
Unsere Lüftungselemente im Überblick
Je nach Lüftungsöffnung bietet BlueKit die passende Kombination aus Dachhaube und Verschlusselement. Die folgende Tabelle hilft bei der Auswahl der richtigen Lösung für Ihr Projekt:
